L'avantage d'une intégration totale par filetage extérieur

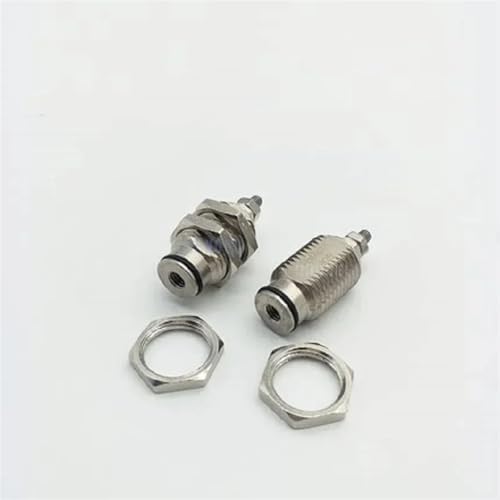

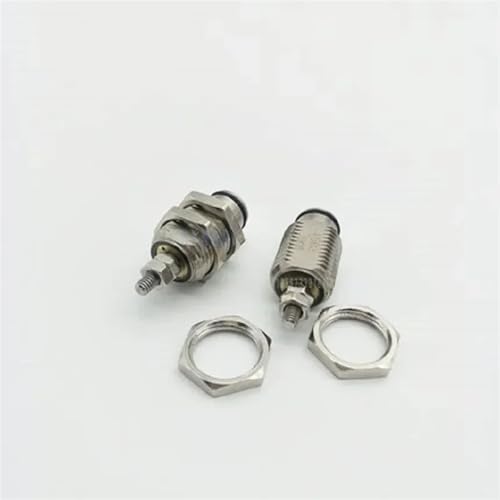

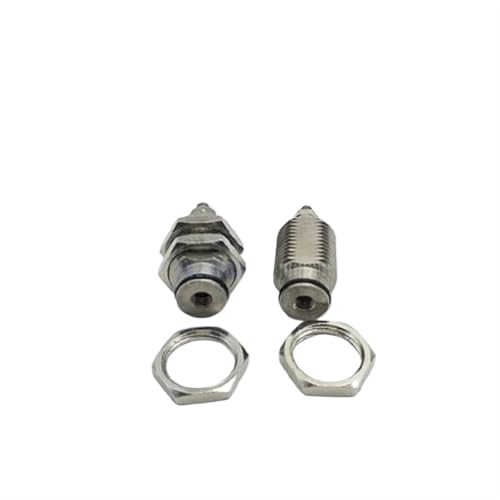

La particularité majeure du vérin fileté à simple effet EGZ-10-10 réside dans sa structure externe entièrement filetée. Cette caractéristique géométrique permet une liberté d'installation totale : vous pouvez visser le vérin directement à travers une plaque ou l'insérer dans un taraudage existant, puis le bloquer précisément à l'aide d'un contre-écrou standard.
Robustesse et longévité mécanique
Pas de tiges de traction apparentes, pas de fixations déportées fragiles. Le corps fait office de structure de montage, ce qui confère à l'ensemble une résistance exceptionnelle face aux forces radiales et aux vibrations générées par les outils de coupe environnants.
Données mécaniques et géométriques
- Filetage extérieur : M14x1 pour une précision de réglage axiale fine.
- Butée mécanique : Intégrée en fin de course pour protéger les joints internes.
- Raccord pneumatique : Filetage mâle ou femelle rapide selon configuration.
| Caractéristique technique | Donnée constructeur |
|---|---|
| Pression minimale | 2 bar |
| Force théorique à 6 bar | 42 N |
| Masse du composant | 25 g |
