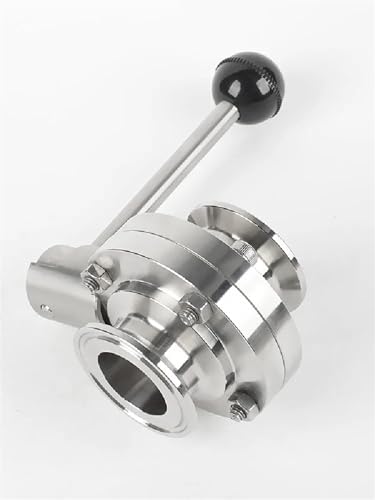

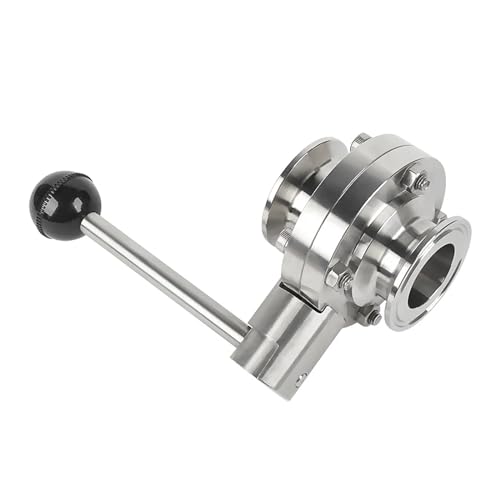

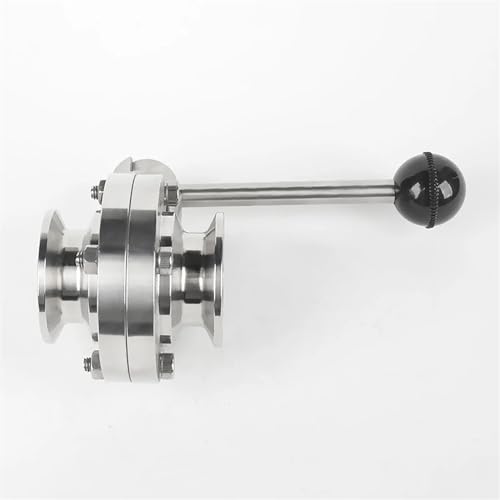

Spécifications dimensionnelles de la vanne papillon en acier inoxydable
Cette vanne papillon en acier inoxydable correspond aux standards industriels de plomberie et de tuyauterie pour la gestion des débits liquides. Le diamètre nominal de passage de 51mm (soit 2 pouces) assure un flux constant avec un coefficient de friction réduit au minimum. Son installation s'effectue via une collerette de type virole de 64mm de diamètre extérieur, compatible avec les joints standards pour triple pince.
Propriétés mécaniques et tenue à la pression
L'obturateur en forme de disque pivote sur un axe central actionné par un levier manuel multi-positions. Cette configuration permet une régulation par paliers ou une section complète du flux. L'étanchéité interne est assurée par un siège en élastomère haute performance capable de supporter des cycles thermiques répétés sans déformation géométrique.
Données de configuration du produit
- Diamètre de passage : 51 mm (adapté aux tubes de 2 pouces).
- Taille de la ferrule : 64 mm pour collier triple pince de taille équivalente.
- Matériau du corps : Acier inoxydable austénitique forgé et usiné.
| Composant | Matériau de construction | Fonction mécanique |
|---|---|---|
| Corps de vanne | Inox de nuance supérieure | Enveloppe de rétention de pression |
| Disque papillon | Inox poli | Obstruction et régulation du débit |
| Poignée de commande | Inox avec revêtement de protection | Actionnement manuel quart de tour |
